КРЕЧЕТ-СМ
Комплекс измерительный
с фотофиксацией -
Комплекс «КРЕЧЕТ-СМ» предназначен для автоматической фиксации нарушений правил дорожного движения. Основой комплекса является измеритель скорости, который состоит из камеры высокого разрешения, радиолокационного модуля собственной разработки, инфракрасного прожектора, обеспечивающего работу в темное время суток. Измеритель скорости производит непрерывное измерение параметров движения и фотографирование транспортных средств в зоне контроля, передает данные на вычислительный модуль, где происходит распознавание государственных регистрационных знаков и формирование кадра с изображением транспортного средства с внесенными данными о дате, времени, месте контроля и результатах измерений. Информация передается посредством проводных или беспроводных каналов передачи в центр обработки данных. Помимо этого, все фотографии сохраняются в энергонезависимом накопителе данных. Все данные защищены от модификации и удаления цифровой подписью.
ВАРИАНТЫ РАЗМЕЩЕНИЯ
1
Сверху над дорожным полотном
2
Сбоку от дорожного полотна на расстоянии до 5 метров
1
Сверху над дорожным полотном
2
Сбоку от дорожного полотна на расстоянии до 5 метров
Комплекс фиксирует все транспортные средства на четырех полосах движения в попутном и/или встречном направлениях.
Комплекс фотографирует зону контроля и обеспечивает формирование кадров с изображением ТС крупным планом с внесением в него данных о дате, времени, месте контроля, результатах измерения и прочей информации.
СОСТАВ КОМПЛЕКСА
-
-

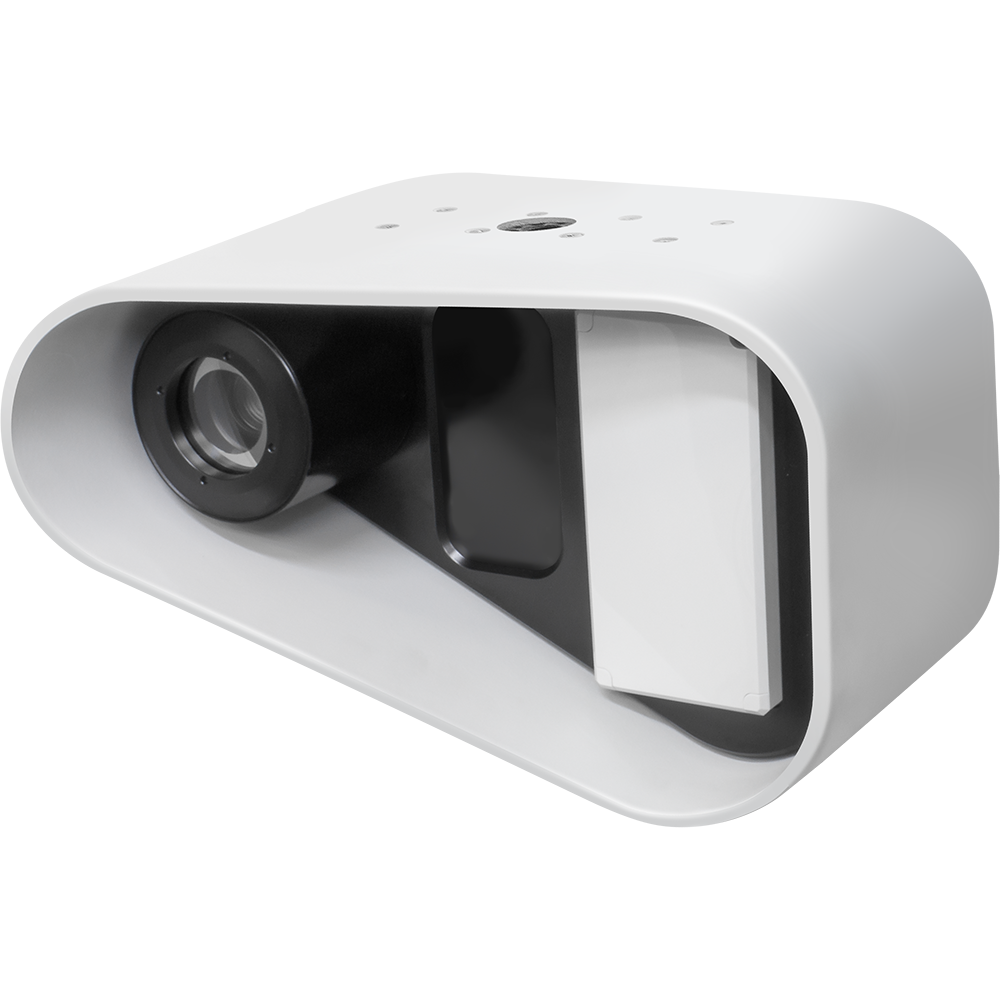

Измеритель скорости
-
-

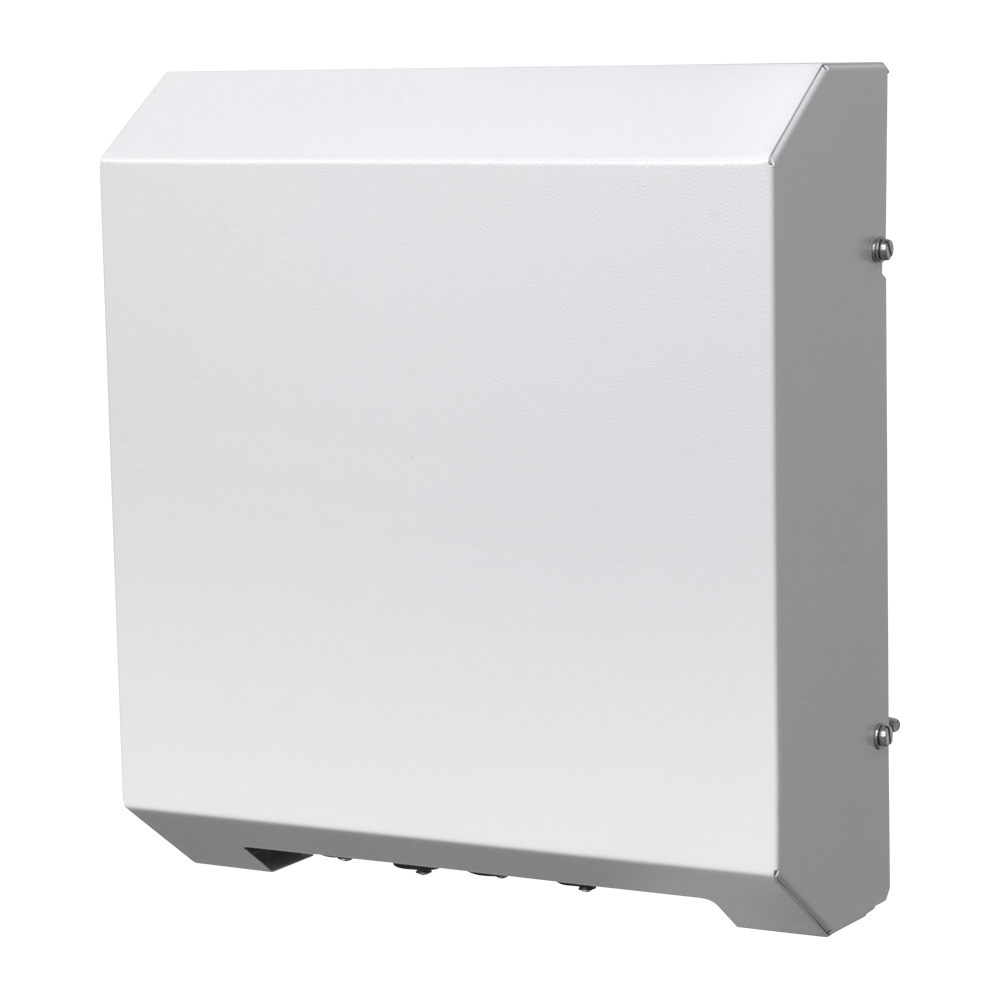

Вычислительный модуль
-
-

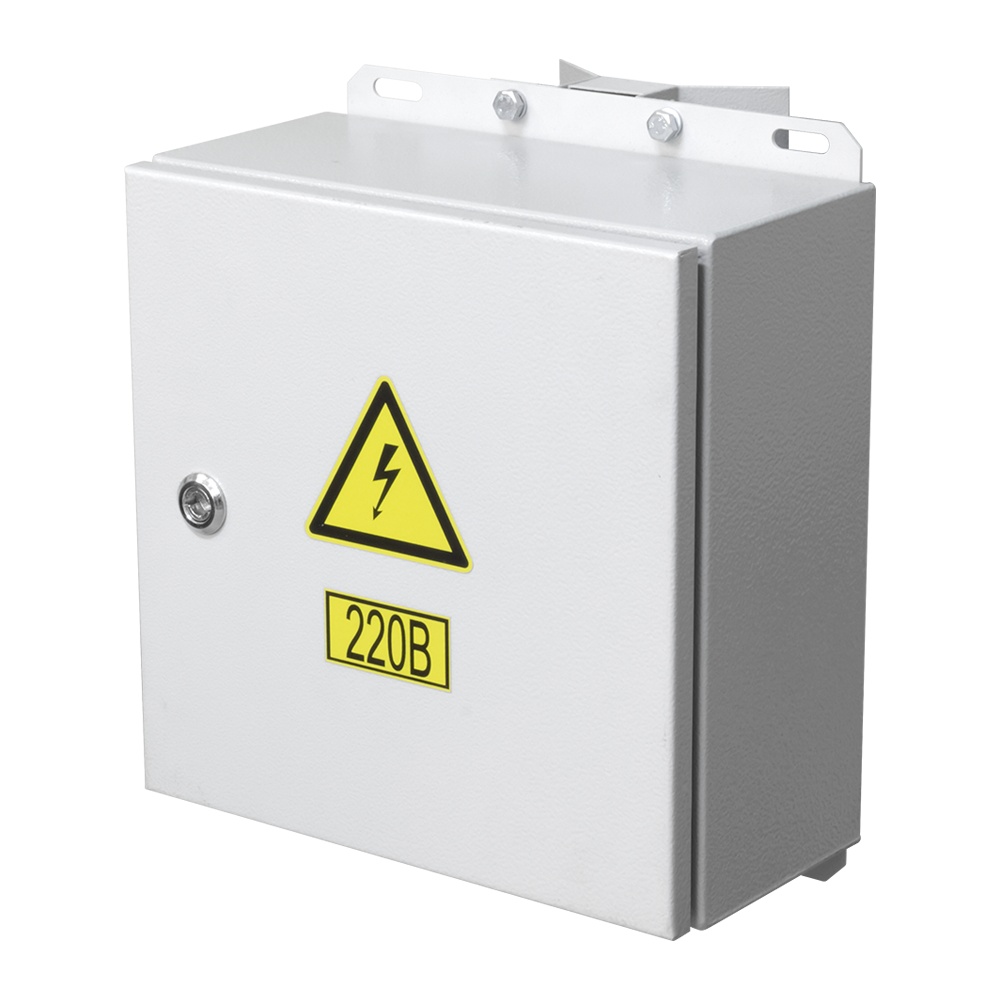

Блок питания
-
-

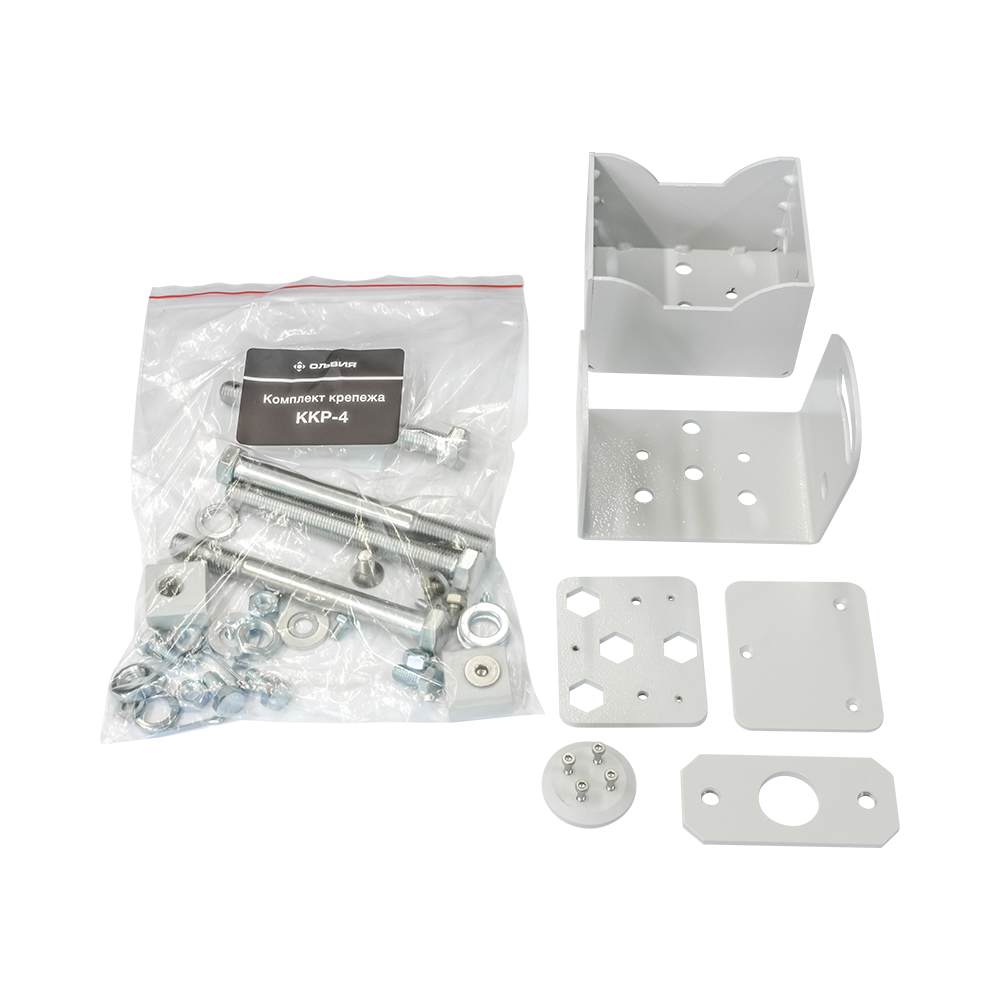

Установочный комплект
КОМПЛЕКС ФИКСИРУЕТ СЛЕДУЮЩИЕ СОБЫТИЯ
C0 |
Проезд без совершения административного правонарушения |
C3 |
Движение по обочине (движение без перестроения) |
C7 |
Выезд в нарушение ПДД на полосу встречного движения |
C9 |
Движение во встречном направлении по дороге с односторонним движением |
C1 |
Нарушение установленного скоростного режима |
C6 |
Движение по полосе для маршрутных транспортных средств (в попутном направлении) или остановка на указанной полосе в нарушение ПДД |
C8 |
Выезд на трамвайные пути встречного направления |
C0 |
Проезд без совершения административного правонарушения |
C1 |
Нарушение установленного скоростного режима |
C3 |
Движение по обочине (движение без перестроения) |
C6 |
Движение по полосе для маршрутных транспортных средств (в попутном направлении) или остановка на указанной полосе в нарушение ПДД |
C7 |
Выезд в нарушение ПДД на полосу встречного движения |
C8 |
Выезд на трамвайные пути встречного направления |
C9 |
Движение во встречном направлении по дороге с односторонним движением |

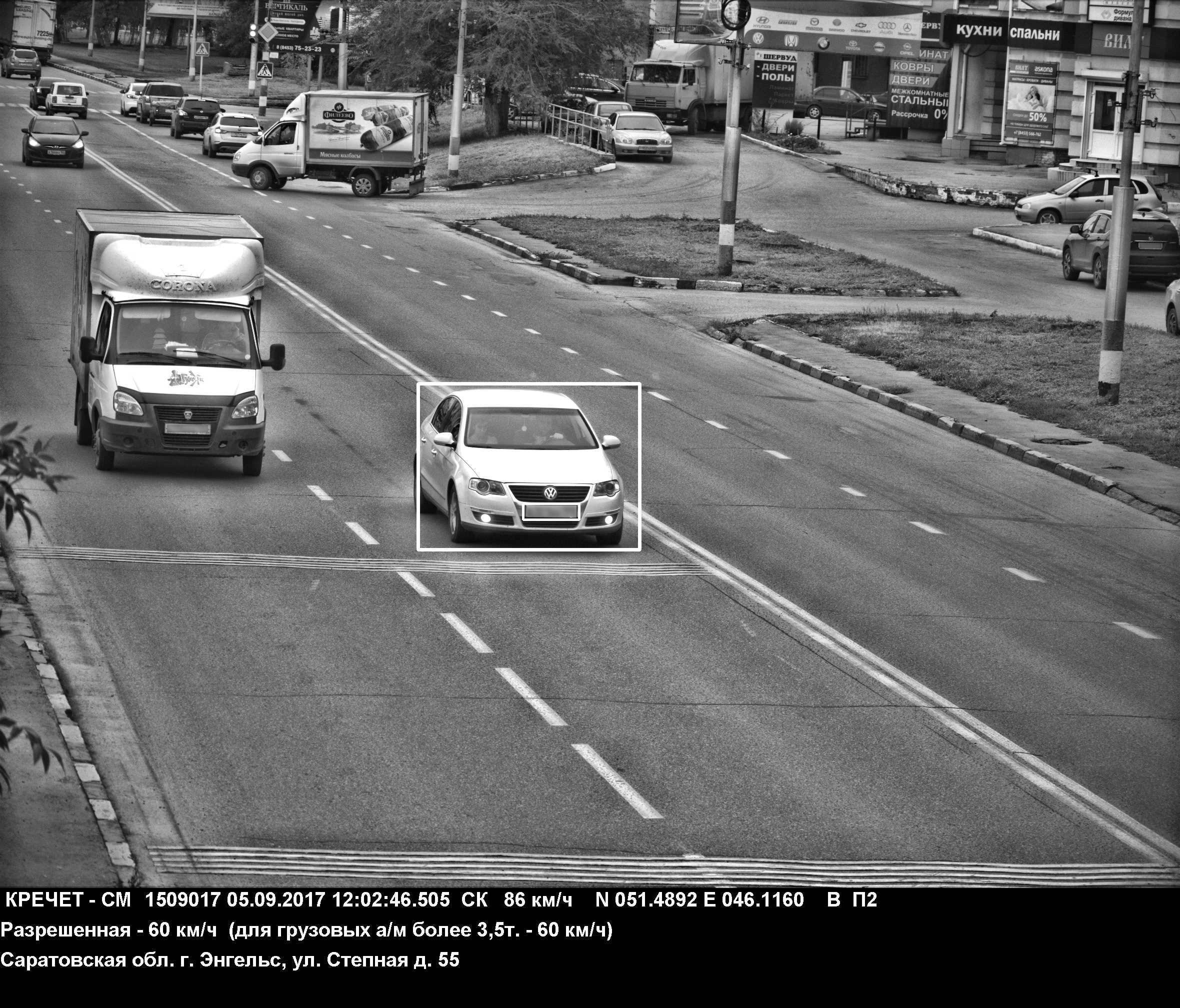

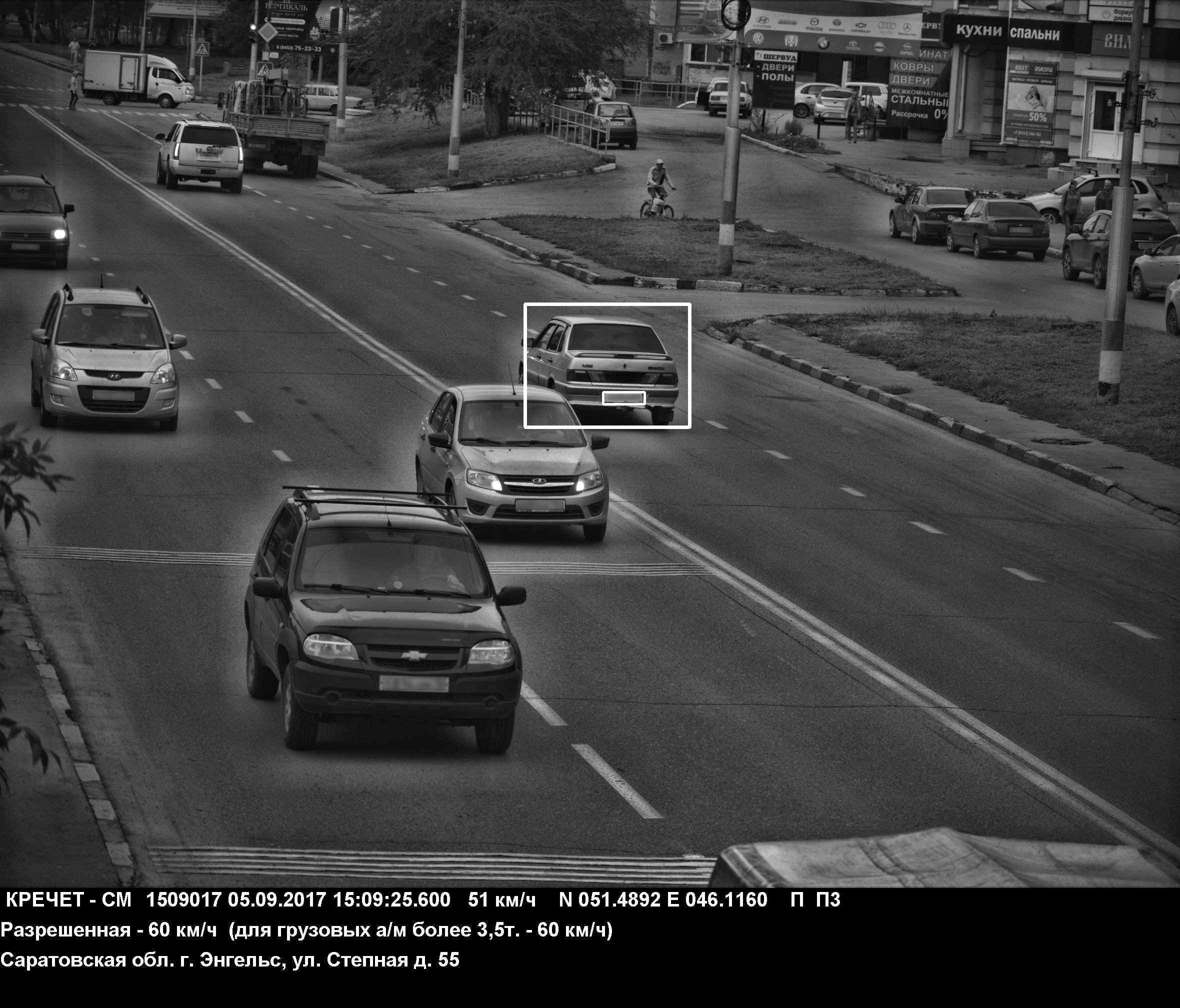

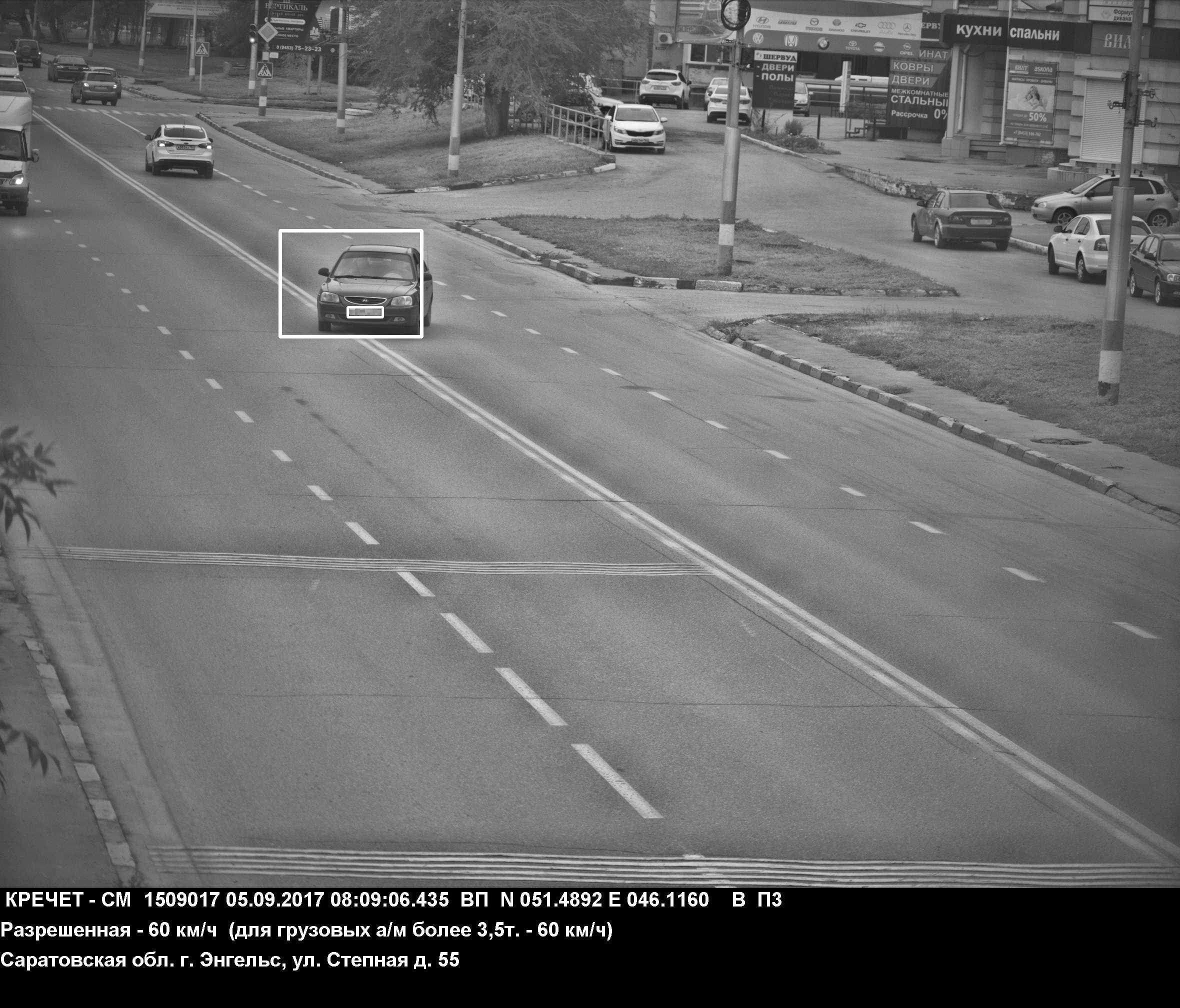

Примеры формируемых фотоматериалов
Статьи КоАП:
Статья 12.9. части 2 - 5
Превышение установленной скорости движения
Статья 12.15. части 1 - 4
Нарушение правил расположения транспортного средства на проезжей части дороги, встречного разъезда или обгона
Статья 12.16. часть 3
Движение во встречном направлении по дороге с односторонним движением
Статья 12.17. части 1.1 - 1.2
Движение транспортных средств по полосе для маршрутных транспортных средств или остановка на указанной полосе в нарушение Правил дорожного движения
ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
-
Сплошной контроль с фотофиксацией всех транспортных средств
-
Высокая доказательность фотоматериалов
-
Автоматическое распознавание государственных регистрационных знаков РФ, СНГ и других стран мира (в том числе двухстрочных)
-
Трансляция видеоизображения зоны контроля в реальном времени
-
Сбор статистических данных
-
Дистанционная передача информации по проводным и беспроводным каналам связи
-
Большой объем встроенного энергонезависимого накопителя данных
-
Розыск транспортных средств по заданным параметрам (дополнительная функция)
-
Удаленный мониторинг
МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
-
Рабочая частота излучения, ГГц24,15±0,1
-
Диапазон измерений скорости движения ТС, км/чот 2 до 260
-
Пределы допускаемой абсолютной погрешности измерений скорости ТС, км/ч±2
-
Диапазон измерений расстояния до движущегося ТС, мот 10 до 100
-
Пределы допускаемой абсолютной погрешности измерений расстояния от ИС до движущегося ТС, м±1
-
Диапазон измерений дистанций до движущегося ТС, мот 9 до 96
-
Пределы допускаемой абсолютной погрешности измерений дистанций от ИС до движущегося ТС, м±1
-
Диапазон измерений угла на ТС, °±10
-
Пределы допускаемой абсолютной погрешности измерений угла на ТС, °±2
-
Отклонение времени комплекса от национальной шкалы координированного времени UTC (SU), не более, мс±3
-
Пределы допускаемой абсолютной погрешности определения координат места установки комплекса, не более, м±5
-
Время установления рабочего режима, мин, не более:
-
в летнее время
3
-
в зимнее время (при температуре окружающего воздуха -40 °С)
40
-
Условия эксплуатации:
-
- температура окружающей среды, °С
от -40 до +50
-
- относительная влажность воздуха при температуре 25 °С, %
до 98
-
- атмосферное давление, кПа
от 60 до 106,7
-
Степень защиты по ГОСТ 14254-96IP67
-
Напряжение питания от сети переменного тока частотой (50±1) Гц, Вот 180 до 270
-
Напряжение питания от сети постоянного тока, Вот 10 до 16
-
Потребляемая мощность комплекса, В·А, не более200
-
Потребляемая мощность ИС, Вт, не более60
-
Габаритные размеры составных частей комплекса (длина×ширина×высота), мм, не более:
-
- измеритель скорости «КРЕЧЕТ-М»
313х284х215
-
- вычислительный модуль
357х384х182
-
- блок питания
360х300х168
-
Масса составных частей комплекса, кг, не более:
-
- измеритель скорости «КРЕЧЕТ-М»
6
-
- вычислительный модуль
12,5
-
- блок питания
11
