СКАТ-ПП
Комплексы измерительные с фотофиксацией
для линейных участков дорог
Варианты размещения и состав комплекса
Дополнительное оборудование
Фиксируемые события
Функциональные характеристики
Метрологические и технические характеристики
Документация

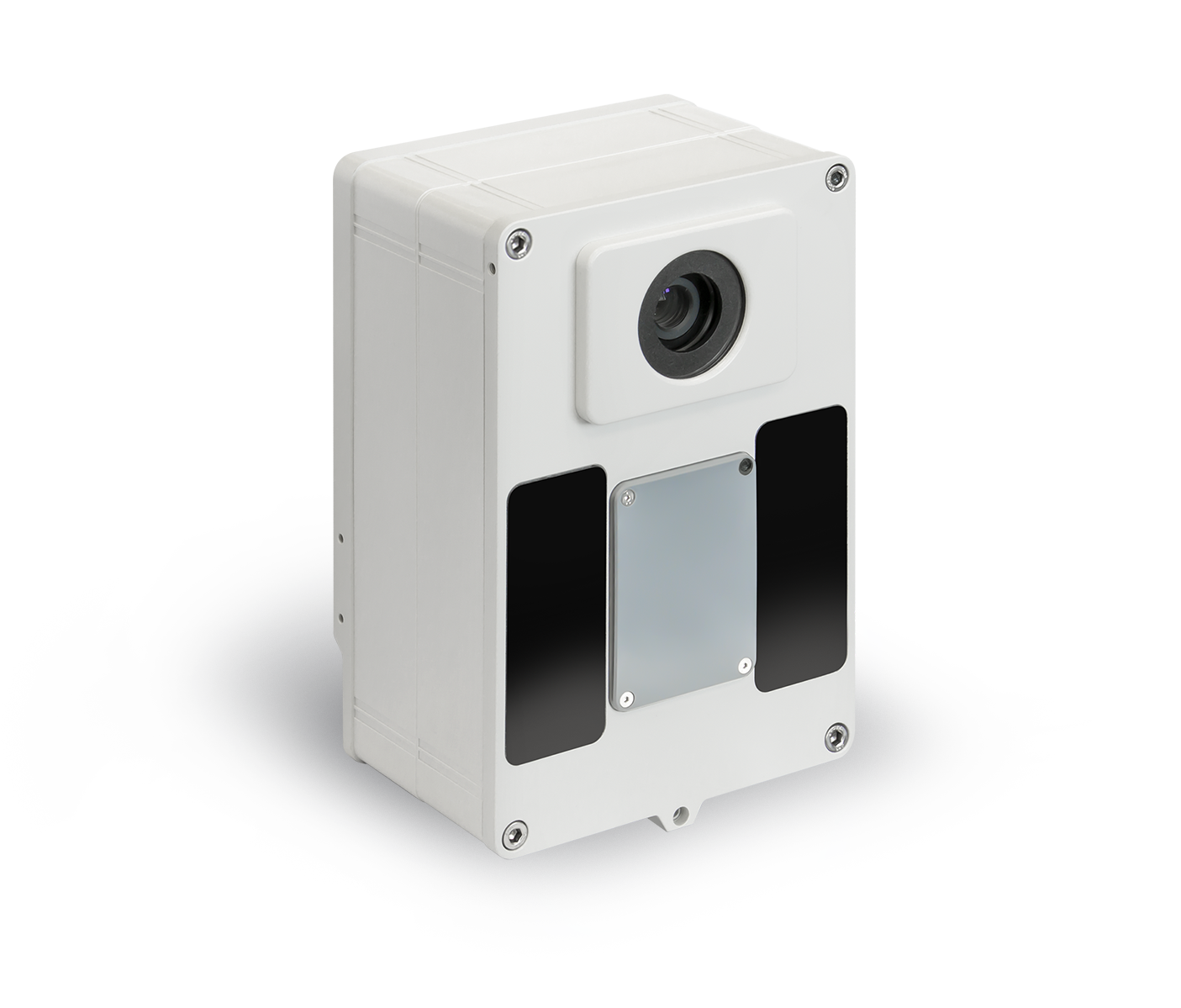

Основой комплексов является современный автоматический измеритель скорости, который включает в себя многоцелевой радарный модуль собственной разработки, камеру высокого разрешения, ГЛОНАСС/GPS приемник, инфракрасный прожектор и мощный промышленный компьютер.
Совместно с различными комплектами дополнительного оборудования измеритель скорости образует комплексы, позволяющие автоматически выявлять и фиксировать нарушения правил дорожного движения и предусматривающие различную тактику применения.
Комплексы фиксируют все транспортные средства на четырех полосах движения в попутном и/или встречном направлениях, фотографируют зону контроля и обеспечивают формирование кадров с изображением ТС крупным планом с внесением данных о дате, времени, месте контроля, результатах измерений.
Варианты размещения и состав комплекса

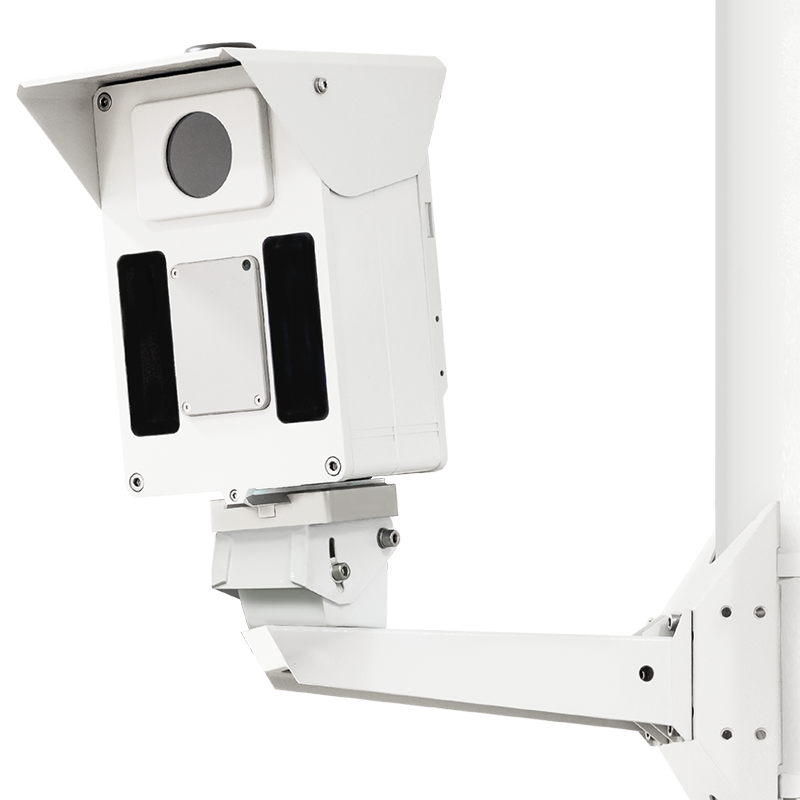

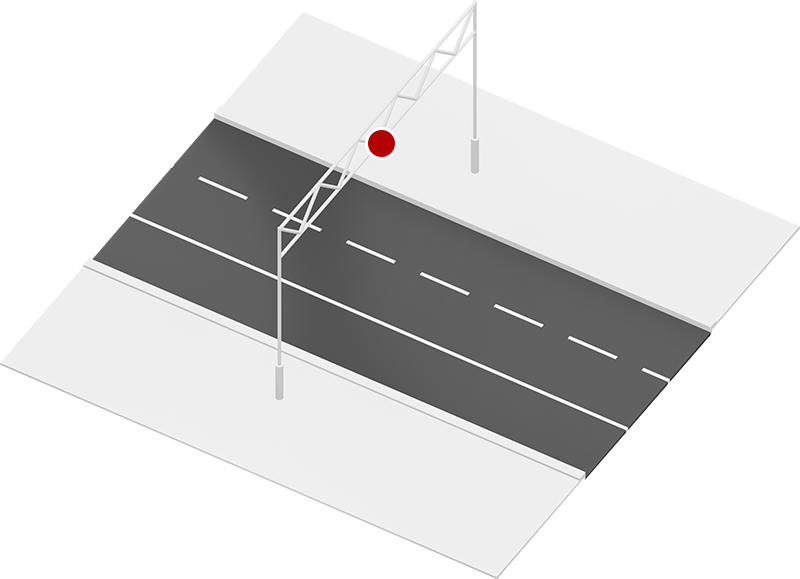

Стационарный комплекс для линейных участков дорог
Фиксация нарушений на линейных участках дорог, где присутствует необходимая дорожная инфраструктура. Возможно применение в передвижном варианте при наличии соответствующего установочного комплекта
Сотав комплекса
Измеритель скорости
Многоцелевой радар
Измеряет скорость транспортных средств, определяет их местоположение в пространстве
Камера высокого разрешения
Ведет непрерывную съемку зоны контроля
Интеллектуальная ИК-подсветка
Обеспечивает работу в условиях низкой освещенности
Вычислительный модуль
Обрабатывает результаты измерений
Защитный кожух
Установочный комплект
Варианты электропитания
Блок питания от сети 220 В
Преобразует 220В в 12В
Работает при температуре от минус 50°С до плюс 60°С
4G-роутер/Wi-Fi модуль обеспечивает беспроводную связь с оборудованием комплекса
Управляемое электромагнитное реле позволяет удаленно перезагрузить оборудование комплекса
В регионах с достаточным количеством солнечных дней возможно дооснащение комплектом оборудования с солнечными панелями
Источник бесперебойного питания ИБП-2
Гарантирует электропитание 24 часа
Заряжается от сети освещения за 3 часа
4G-роутер/Wi-Fi модуль обеспечивает беспроводную связь с оборудованием комплекса
Работает при температуре от минус 20°С до плюс 50°С
Источник бесперебойного питания ИБП-3М
Гарантирует электропитание 24 часа
Заряжается от сети освещения за 3 часа
4G-роутер/Wi-Fi модуль обеспечивает беспроводную связь с оборудованием комплекса
Работает при температуре от минус 40°С до плюс 50°С

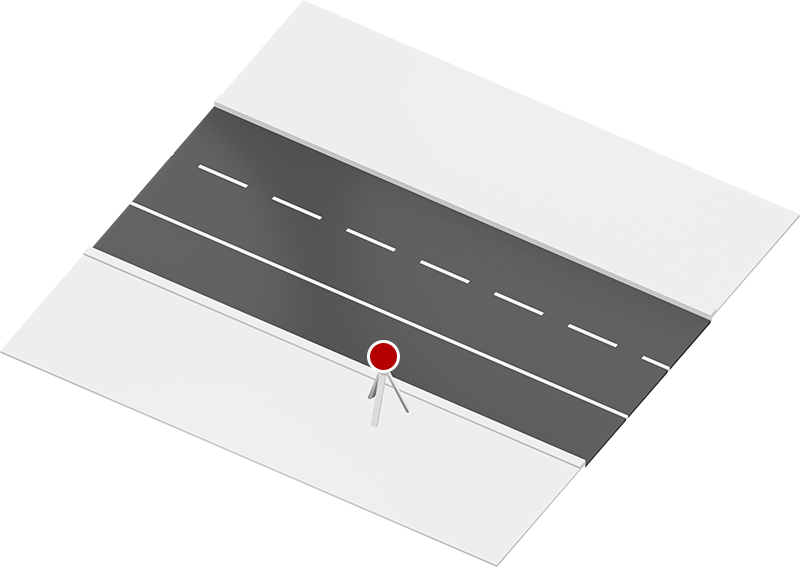

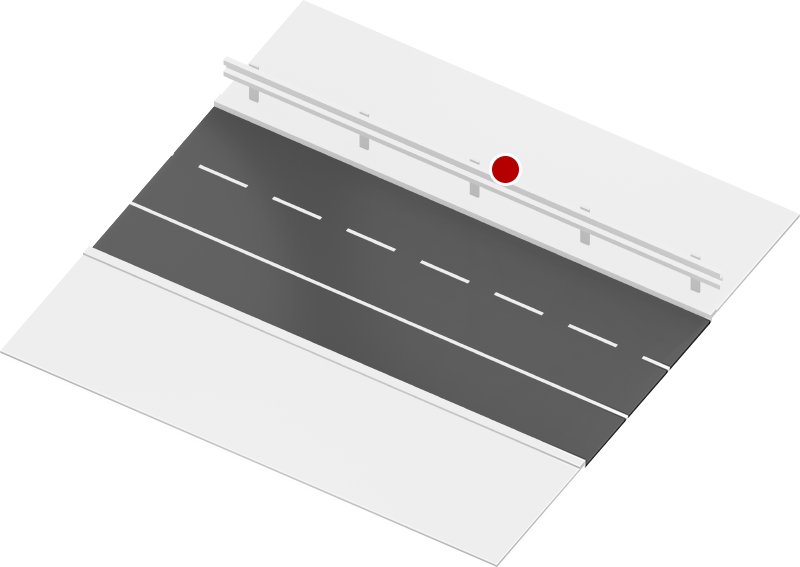

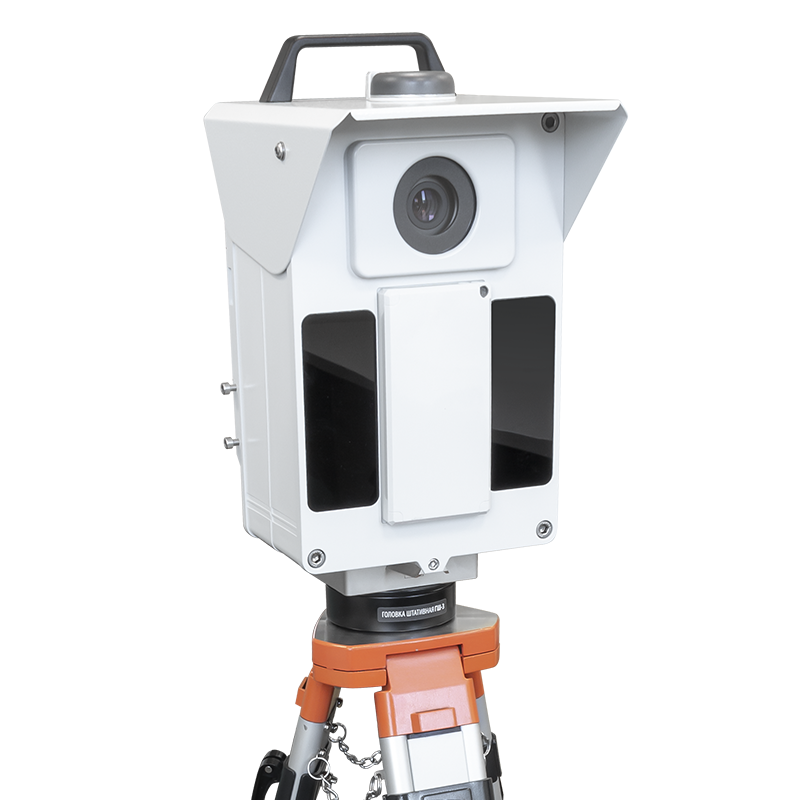

Передвижной комплекс для линейных участков дорог
Фиксация нарушений на линейных участках дорог, где отсутствует дорожная инфраструктура, и требуется оперативная смена мест дислокации. Возможно применение в стационарном варианте при наличии соответствующего установочного комплекта
Сотав комплекса
Измеритель скорости
Многоцелевой радар
Измеряет скорость транспортных средств, определяет их местоположение в пространстве
Камера высокого разрешения
Ведет непрерывную съемку зоны контроля
Интеллектуальная ИК-подсветка
Обеспечивает работу в условиях низкой освещенности
Вычислительный модуль
Обрабатывает результаты измерений
Защитный козырек
Комплект настройщика
Установочный комплект
Варианты электропитания
Автономный источник питания (литиевый)
Энергетическая емкость – 120 А·ч
Ускоренный заряд до 4 часов
Большой эксплуатационный ресурс
Вес – 15 кг
Автономный источник питания (свинцово-кислотный)
Энергетическая емкость – 100 А·ч
Заряжается до 12 часов
Допускается глубокий разряд
Вес – 35 кг
Дополнительное оборудование
Классификатор транспортных средств
Модуль фиксации непристегнутых ремней безопасности
Блок радиоканала
Инфракрасный прожектор
Штатив для крепления к дорожным ограждениям
Штатив для установки на крышу автомобиля
Защитный кожух
Броневая защита измерительного модуля
Штатив для передвижного комплекса с увеличенной высотой установки
Фиксируемые события
Нарушение установленного скоростного режима
Движение по полосе для маршрутных транспортных средств
Выезд на полосу встречного движения
Движение по обочине
Выезд на трамвайные пути встречного направлении
Движение во встречном направлении по дороге с односторонним движением
Движение по тротуарам, пешеходным, велосипедным и велопешеходным дорожкам, полосам для велосипедистов в нарушение Правил дорожного движения
Нарушение установленных правил стоянки или остановки транспортных средств; несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги, запрещающими остановку или стоянку транспортных средств
Проезд без совершения административного правонарушения

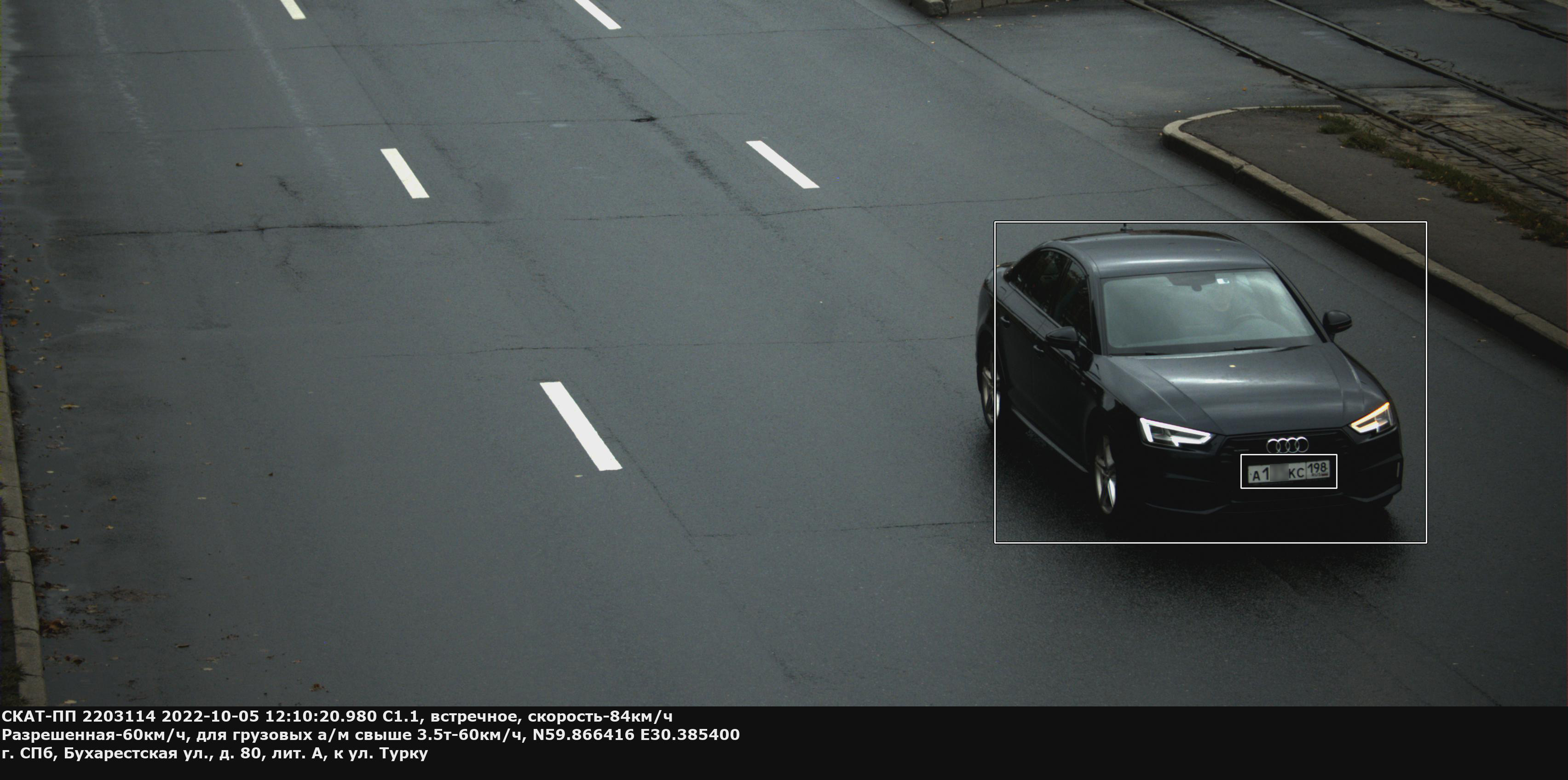

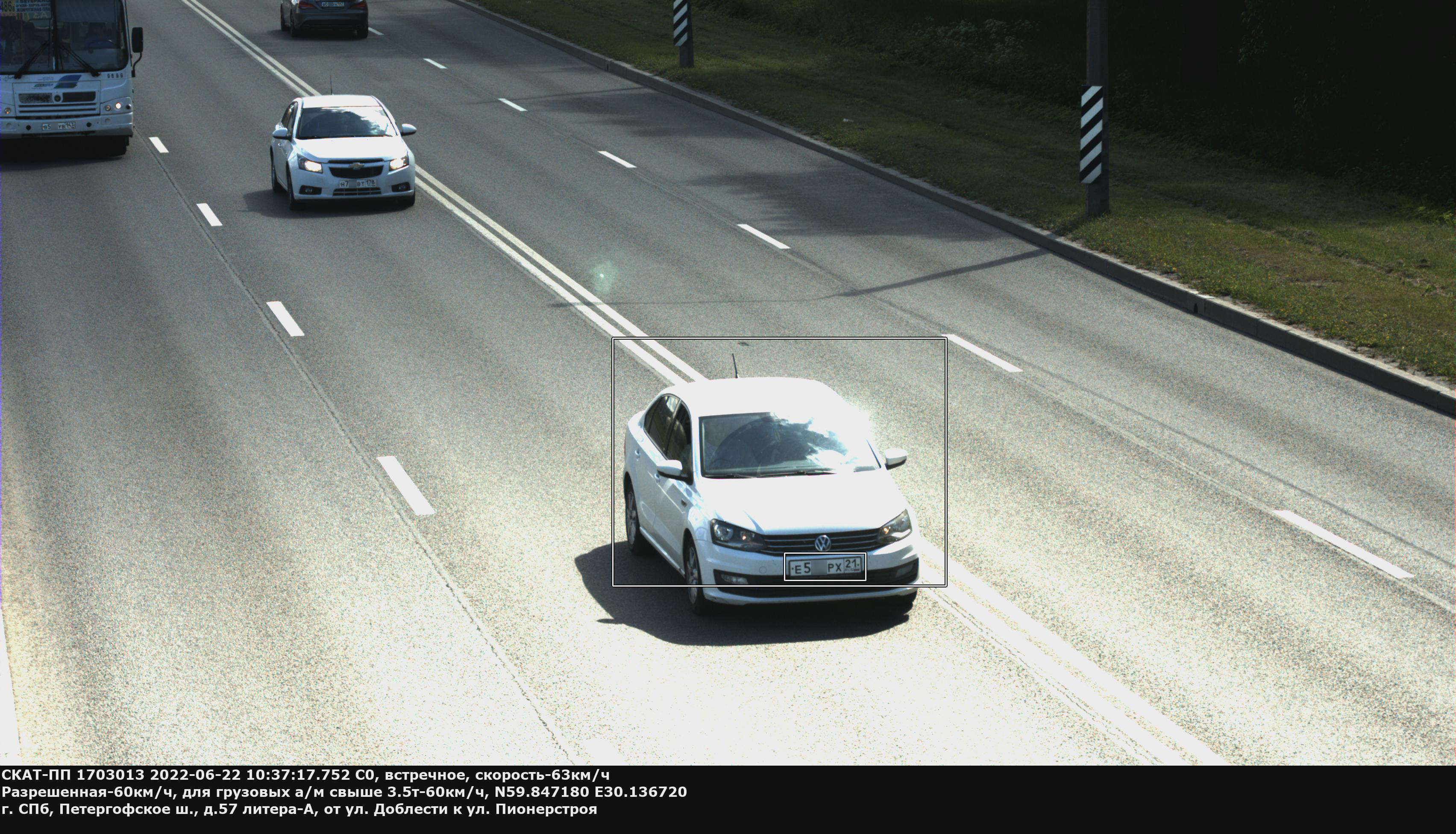

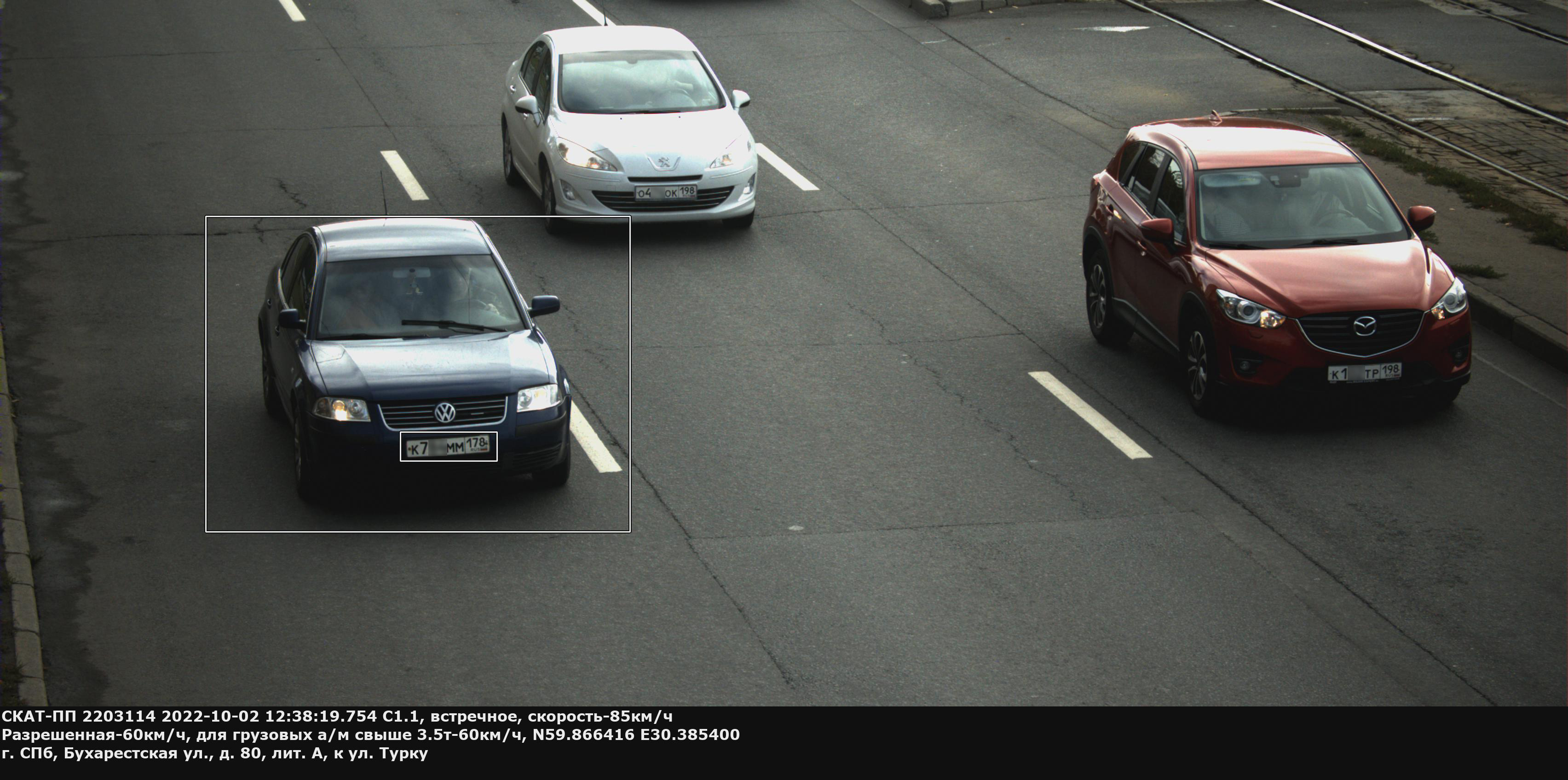

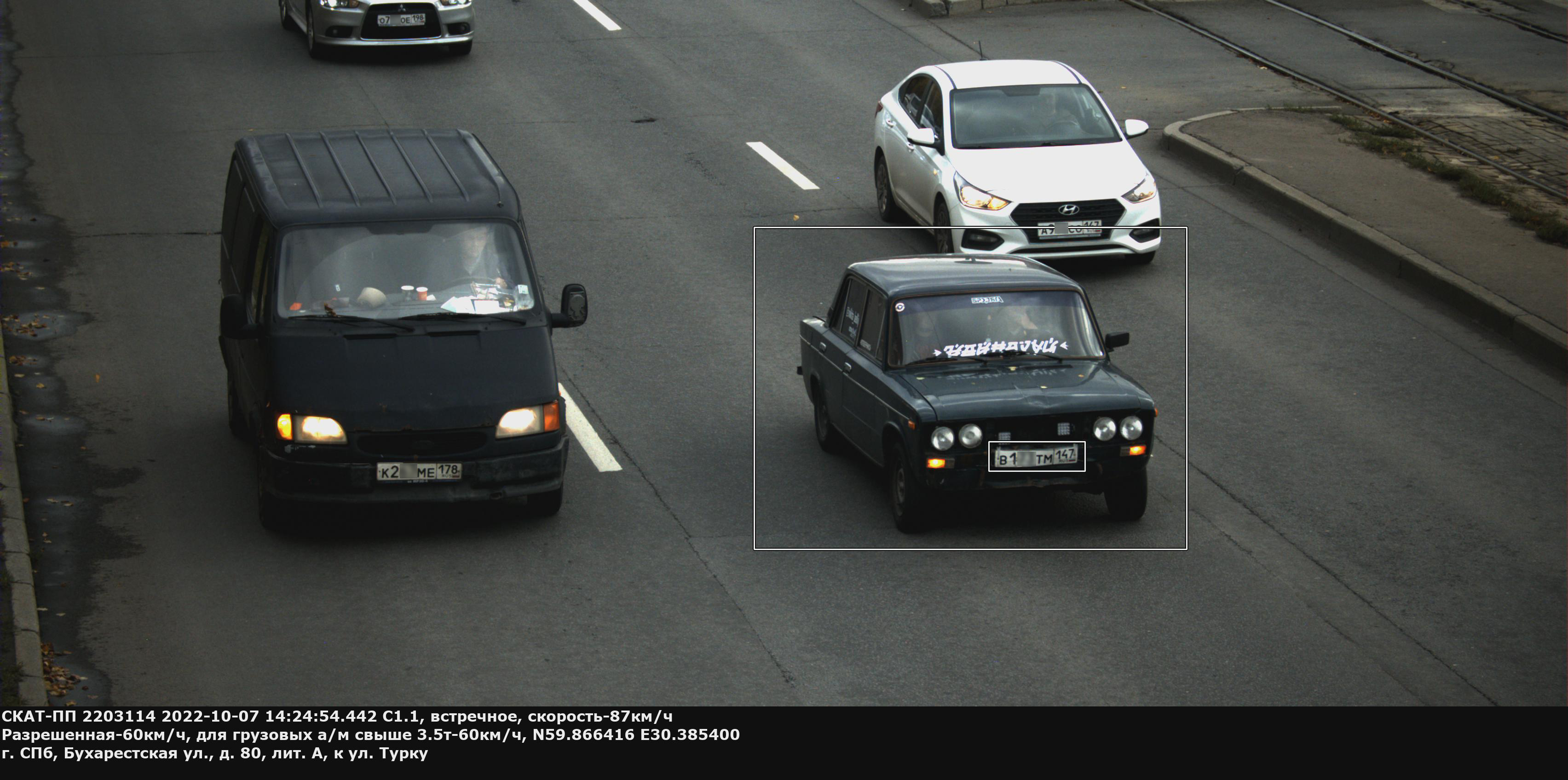

Примеры формируемых фотоматериалов
При фиксации нарушения комплекс формирует:
Фотоизображение
Видеозапись
В зависимости от применяемого в регионе программного обеспечения возможно изменение конфигурации коллажа, количества фотоматериалов и размера видеозаписи.
Функциональные характеристики
Сплошной контроль с фотофиксацией всех транспортных средств в зоне контроля
Измерение скорости до 350 км/ч благодаря уникальной радарной технологии
Низкое электропотребление и различные варианты электропитания для любых условий эксплуатации
Возможность определения средней скорости на контрольном участке дороги
Фотоматериалы защищены электронной цифровой подписью
Государственные регистрационные знаки, в том числе иностранные, распознаются автоматически
Встроенный охранный модуль с энергонезависимым источником питания помогает найти измерительный модуль в случае кражи
Метрологические и технические характеристики
Диапазон измерений скорости движения транспортных средств (далее – ТС)

модификация 1

от 2 до 350 км/ч

модификация 2

от 1 до 350 км/ч

Пределы допускаемой абсолютной погрешности измерений скорости ТС

модификация 1

±2 км/ч

модификация 2

±1 км/ч

Диапазон измерений расстояния от комплекса до движущегося ТС
от 5 до 100 м
Пределы допускаемой абсолютной погрешности измерения расстояния от ИС до ТС
±1 м
Диапазон измерений углов на ТС
от +20° до -20°
Пределы допускаемой абсолютной погрешности измерений углов на ТС

модификация 1

±2°

модификация 2

±1°

Пределы допускаемой абсолютной погрешности отклонения времени комплекса от национальной шкалы координированного времени UTC (SU)
±1 мс
Пределы допускаемой абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат, при геометрическом факторе PDOP не более 3
±4,5 м
Рабочая частота радиолокационного излучения
24,15 ± 0,1 ГГц
Степень защиты по ГОСТ 14254-2015
IP66/IP67
Напряжение питания от сети переменного тока частотой (50±1) Гц
от 180В до 270В
Мощность потребления измерительного модуля(далее – ИМ) комплекса
не более 45 Вт
Рабочие условия эксплуатации:
температура окружающей среды
от -55°C до +60°C
относительная влажность воздуха
до 98%
атмосферное давление
от 60кПа до 106,7кПа
Габаритные размеры:
длина
не более 205 мм
ширина
не более 210 мм
высота
не более 320 мм
Документация
Свидетельство об утверждении
типа средств измерений
Описание типа
Буклет
